工程快來圍觀18650鋰電池拆解分析結構的圖文介紹

2023/3/3 來源：深圳市樂貝可科技有限公司 點擊次數：

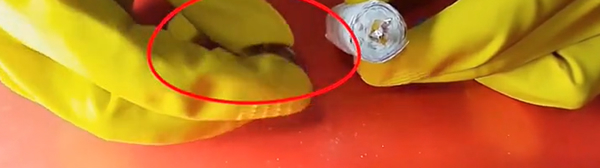

18650鋰電池的拆解分析其結構，如下圖示：我們可以看到在外面這層鋁合金外殼對內部起到很好的保護作用，頂部這邊是鋰電池正極，電池側面與底部就是負極。鋁合金電池外殼上端的小金屬條是正極的，對內連接正極片，對外連接外殼的正極，本身也是一個安全氣壓，可以排除電池內部被氣化的電極面，保護電池安全。

接下來就是底部的鋰電池極耳，兩頭分別被焊接在負極片和電池外，外面這層白色的塑料模式絕緣隔膜，它的作用是避免正負極片直接接觸，電解液可以附著在隔膜上，鋰離子可以通過隔膜上自由流動。由銅箔制作而成的負極連接片上上面布滿了黑色的石墨涂層，從四處散落的黑色殘片可以看出涂層非常的脆弱，可見涂層的工藝影響了電池的性能和受力能力。

再翻開一層隔膜，下面就是鋁膜制作而成的正極片，極面上脫落的涂層甚至粘到了隔膜上，將附近膜層正極片上的內色涂層包含了三元材料，還有乙炔黑以及粘結劑等物質，把正極片和下面的隔膜分開，就可以明顯看出隔膜和兩面的涂層，到此整個圓柱電池的構成一目了然。

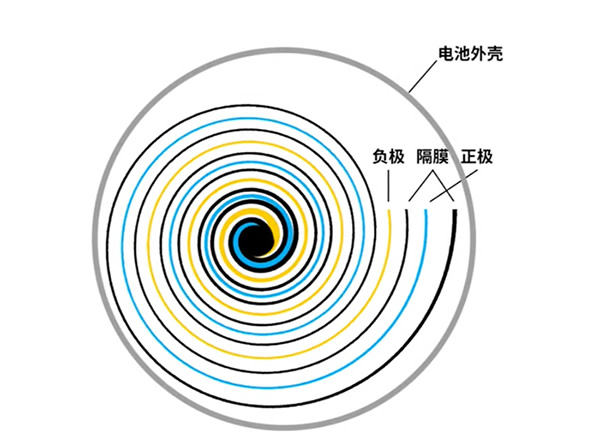

如果你不太理解，可以看上面這張圖，圖中不僅可以看懂內部結構，還能看到隔膜的作用。在實際的生產過程中，整個卷心會把圓柱電池內部塞的滿滿當當，我們把這種工藝叫卷繞。
