拆解一個方殼電池與大家分析下內部結構。我們發現其內部竟然并列著四個卷芯，它們的鋰電池極耳被兩兩焊接，再跟外殼上方的兩個電極連接，之所以封裝在一個鋁殼里面，主要還是為了降低成本，提高能量密度，畢竟鋁可以是占據了一定的重量，當然這樣做會降低電池整體剛性和散熱能力。

中間這塊看起來像鋼鐵的東西，實際重量50克左右，由復合材料制作而成，用于加固和抗力。有些比較薄的電芯內部可能只有兩個卷芯就用不到這個鋰電池結構件。相比圓柱電芯，方形電芯組成的電池包為什么能量密度更大？

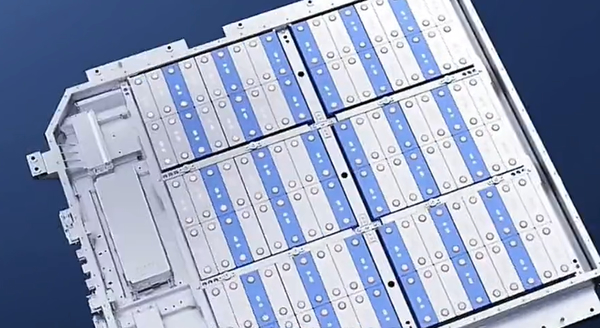

首先就是一般的方形電芯，單體體積比較大，大概等于幾十個21700電池。光是在鋰電池外殼上就能省下不少重量，其次就是電池包的空間利用率更高，把內部塞的滿滿當當。反觀圓柱電芯組成的電池包，空間利用率就顯得差了一些，所以在整包的能量密度方面大概會差個10%。由于方形電芯的結構特性，兩側受熱脹冷縮影響大，一般電池包依靠底部液冷板散熱，而圓柱電芯結構穩定，側面幾乎不會變形。電池包一般采用蛇形散熱管散熱，它觸到表面積更大的外殼，散熱能力更勝一籌。

其實方形電芯還有一個分支使用了疊片工藝，那就是刀片電池，因?yàn)橐恢币詠懑B片工藝主要出現在軟包電池的裝備中，所以有人說刀片電池只不過是套了一層鋁殼的軟包電池。不管怎么說，刀片電池殼確實結合了方形和軟包的優點，擁有堅硬的外殼，保證了電池剛性能量密度相比傳統方形單體更上一層樓。
